Os sistemas hidráulicos estão presentes em praticamente todos os segmentos da indústria moderna. Máquinas injetoras de plástico, prensas hidráulicas, dobradeiras, escavadeiras, pontes rolantes, equipamentos de mineração e inúmeras outras máquinas dependem de válvulas hidráulicas para controlar o fluxo, a pressão e a direção do óleo.
Quando uma válvula apresenta defeito, toda a eficiência do sistema é comprometida. Um simples carretel travado pode provocar perda de força, movimentos lentos, superaquecimento do óleo, consumo excessivo de energia e até a parada completa da produção.
Infelizmente, muitos profissionais acabam substituindo bombas hidráulicas, cilindros ou motores antes mesmo de confirmar se o problema realmente está na válvula. Isso aumenta os custos de manutenção e prolonga o tempo de máquina parada.
Neste guia você aprenderá como identificar corretamente os principais problemas em válvulas hidráulicas, compreender seus sintomas, realizar testes de diagnóstico e aplicar a solução adequada para cada situação.
Ao final do artigo, você terá um método prático que poderá ser utilizado em qualquer sistema hidráulico industrial.

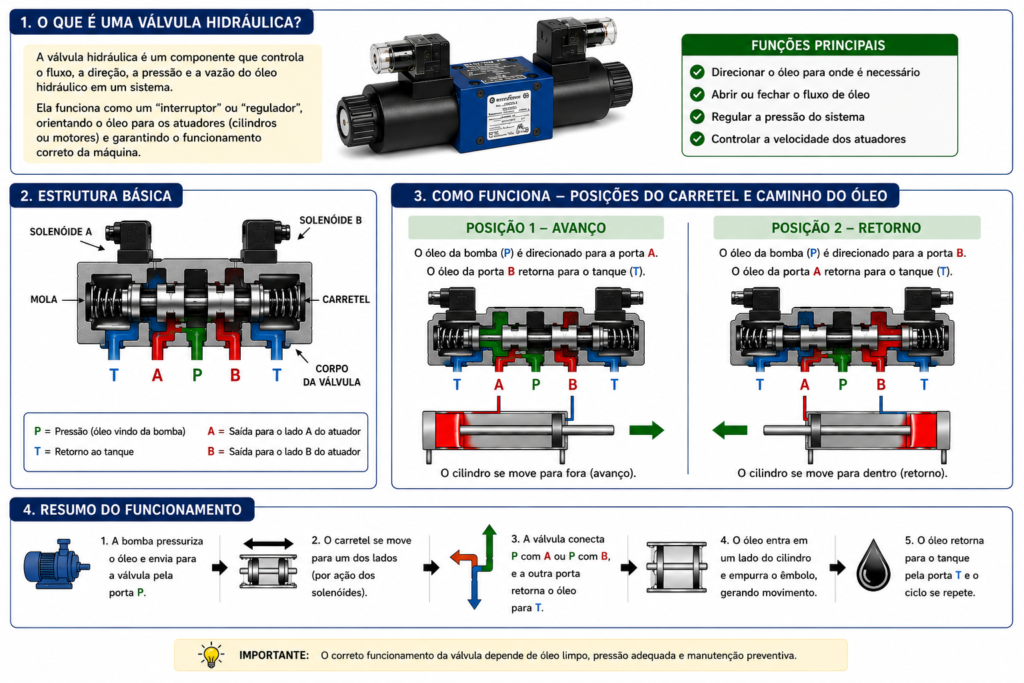

O que é uma válvula hidráulica?
A válvula hidráulica é um componente responsável por controlar o comportamento do fluido hidráulico dentro do circuito.
Ela pode:
- Direcionar o fluxo do óleo.
- Limitar a pressão do sistema.
- Controlar a velocidade dos atuadores.
- Bloquear ou liberar a passagem do óleo.
- Sequenciar movimentos hidráulicos.
Sem essas válvulas, o óleo pressurizado produzido pela bomba chegaria aos atuadores sem qualquer controle, tornando impossível operar máquinas hidráulicas com segurança e precisão.

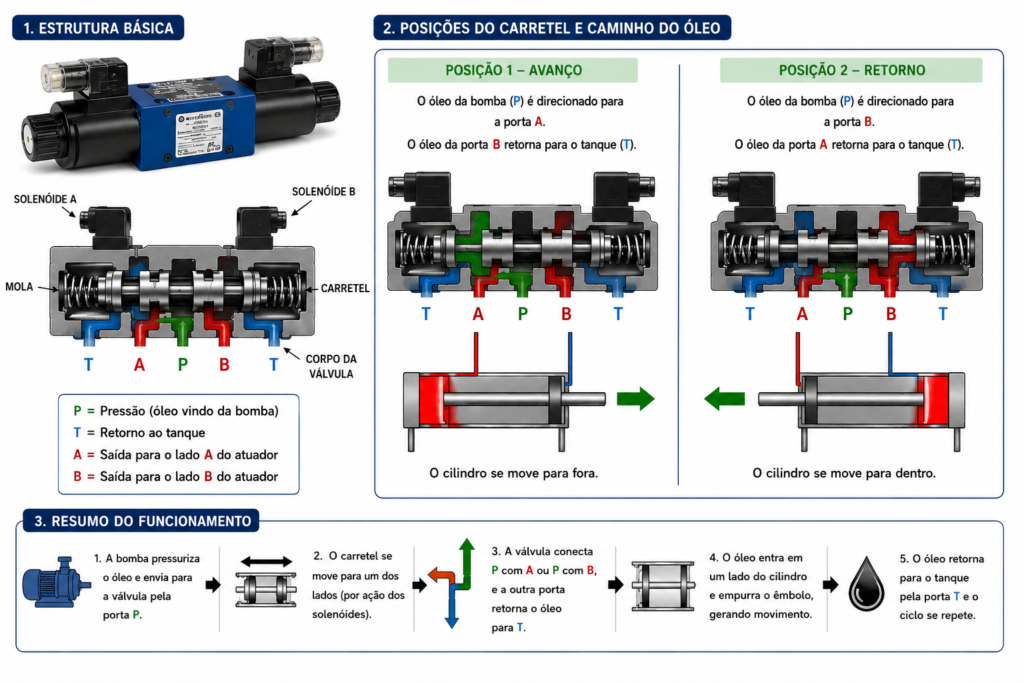

Como funciona uma válvula hidráulica?
Toda válvula hidráulica trabalha modificando a passagem do óleo através de canais internos.
Na maioria das válvulas direcionais existe um componente chamado carretel, que desliza dentro do corpo da válvula.
Quando esse carretel muda de posição, ele conecta diferentes portas hidráulicas.
Por exemplo:
- Porta P = alimentação da bomba.
- Porta T = retorno ao tanque.
- Porta A = saída para um lado do cilindro.
- Porta B = saída para o outro lado do cilindro.
Dependendo da posição do carretel, o óleo será direcionado para um lado ou para o outro do cilindro hidráulico.
Nas válvulas acionadas eletricamente, esse movimento ocorre através de um solenóide (bobina). Nas válvulas pilotadas, o deslocamento é realizado pela própria pressão hidráulica.
Principais componentes de uma válvula hidráulica
Conhecer os componentes facilita muito o diagnóstico.
Corpo da válvula
É a estrutura metálica onde ficam usinados todos os canais de passagem do óleo.
Um desgaste interno pode gerar vazamentos e perda de pressão.
Carretel
É o componente móvel responsável por abrir e fechar os caminhos do óleo.
Quando trava devido à contaminação, toda a válvula deixa de funcionar corretamente.
Molas de retorno
Mantêm o carretel na posição correta quando o acionamento é interrompido.
Molas quebradas causam posicionamento incorreto da válvula.
Solenóides
São bobinas elétricas responsáveis pelo acionamento das válvulas direcionais.
Problemas elétricos impedem a mudança de posição do carretel.
Vedações
O-rings e anéis evitam vazamentos externos e internos.
Com o tempo podem endurecer, romper ou perder eficiência.
Principais tipos de válvulas hidráulicas

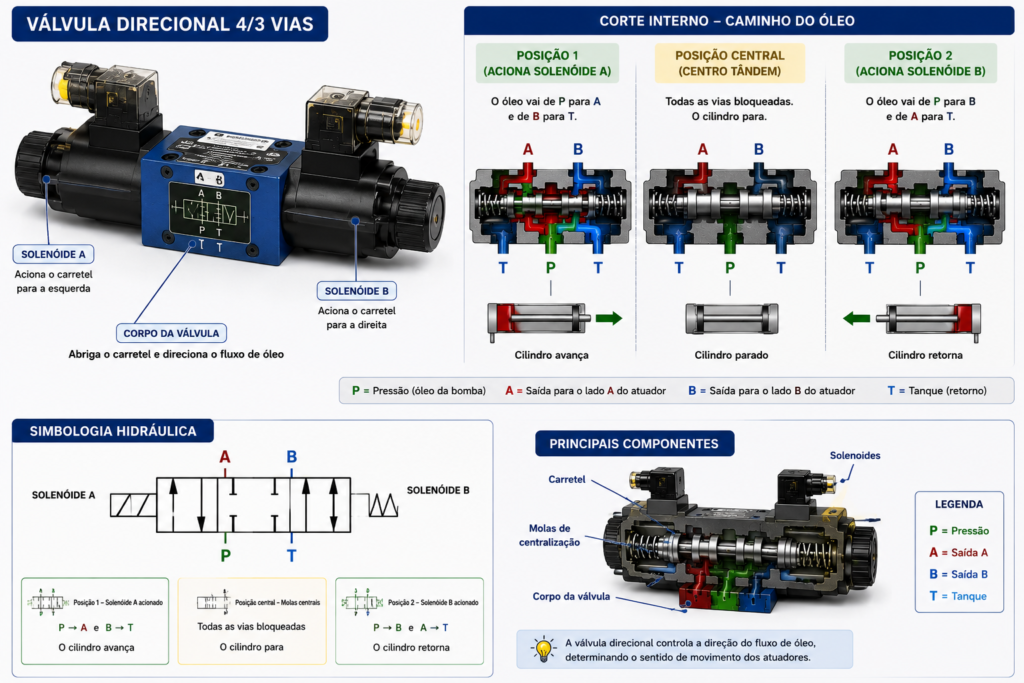

Válvula Direcional
Controla o sentido do fluxo do óleo.
É uma das válvulas mais utilizadas em cilindros hidráulicos.
Aplicações:
- Máquinas injetoras
- Prensas
- Plataformas elevatórias
- Equipamentos agrícolas

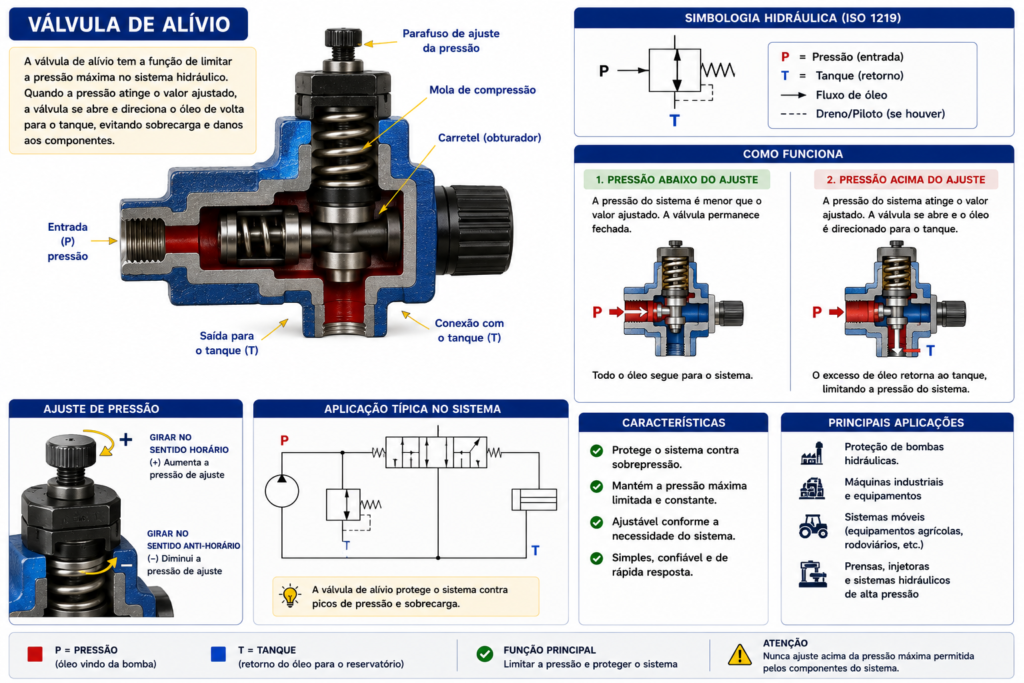

Válvula de Alívio
Protege o sistema contra excesso de pressão.
Quando a pressão ultrapassa o valor regulado, ela abre e descarrega parte do óleo para o tanque.
Uma válvula de alívio desregulada pode fazer toda a máquina perder força.

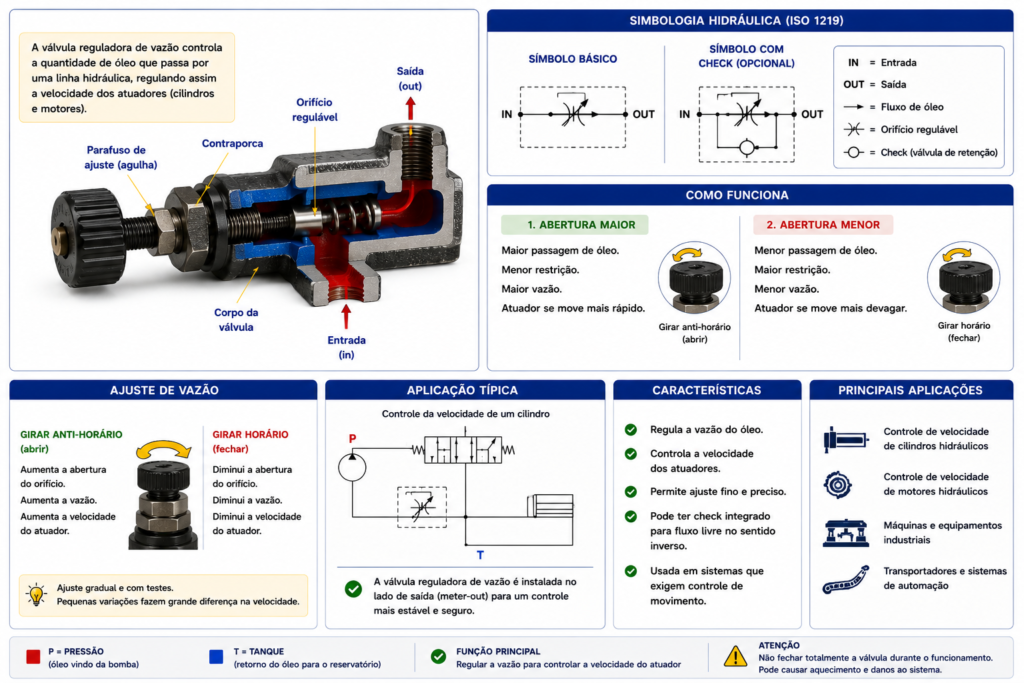

Válvula Reguladora de Vazão
Controla a quantidade de óleo que passa pelo circuito.
É utilizada para controlar a velocidade de cilindros e motores hidráulicos.

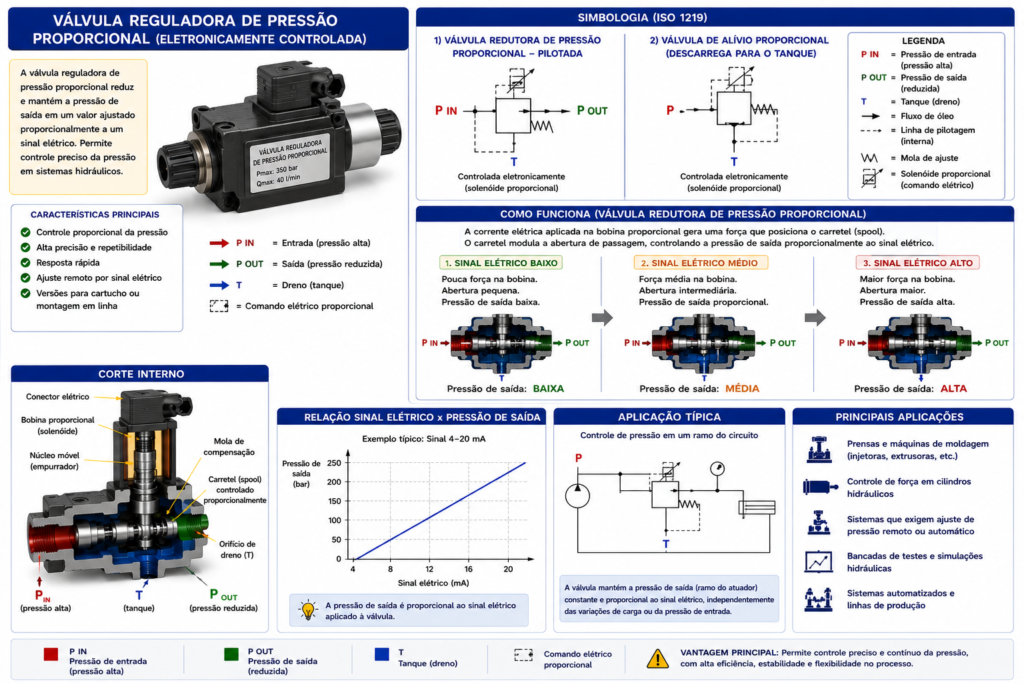

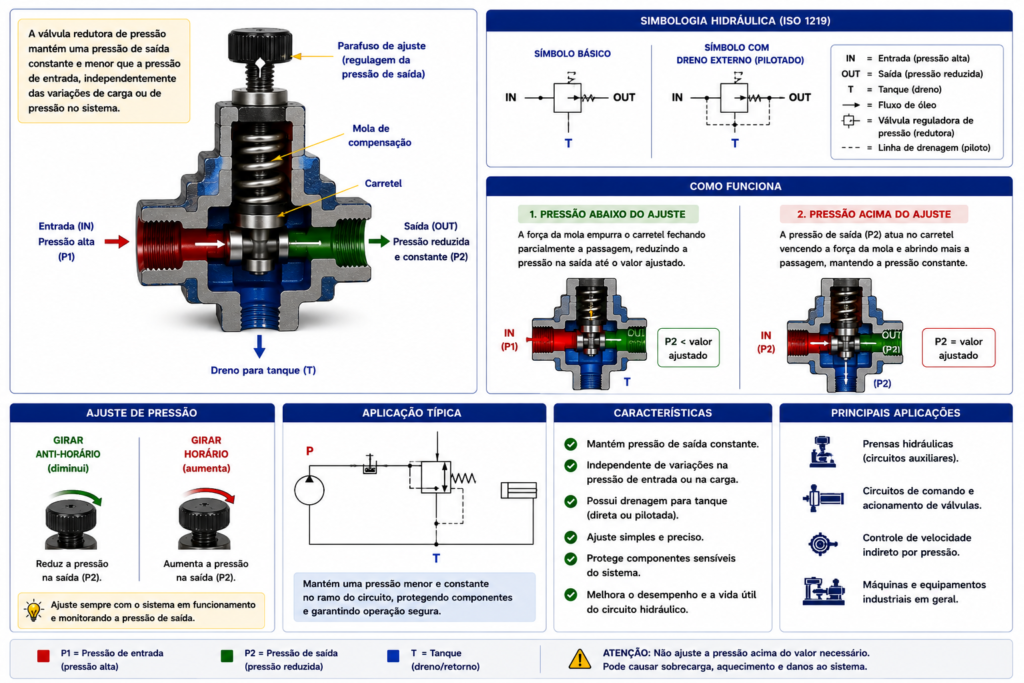

Válvula Redutora de Pressão
Permite trabalhar com diferentes níveis de pressão em partes distintas do sistema.
Muito utilizada em sistemas com múltiplos atuadores.

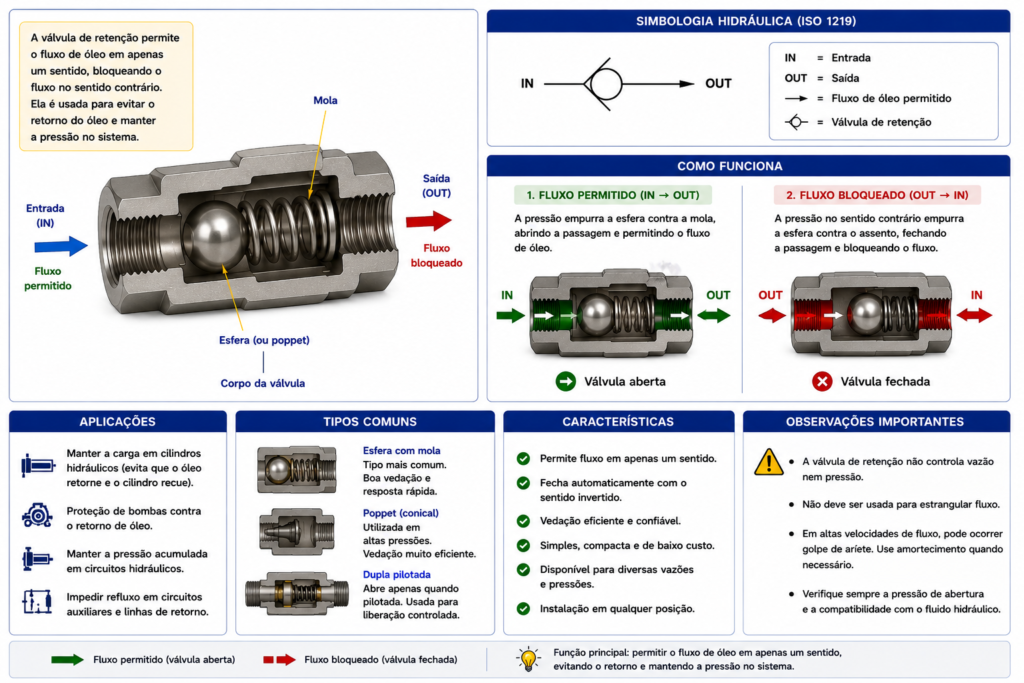

Válvula de Retenção
Permite passagem do óleo apenas em um sentido.
Evita o retorno do fluido e mantém a carga sustentada.
Válvula Proporcional
Controla pressão ou vazão de forma contínua, permitindo movimentos suaves e precisos.
Muito utilizada em equipamentos modernos.

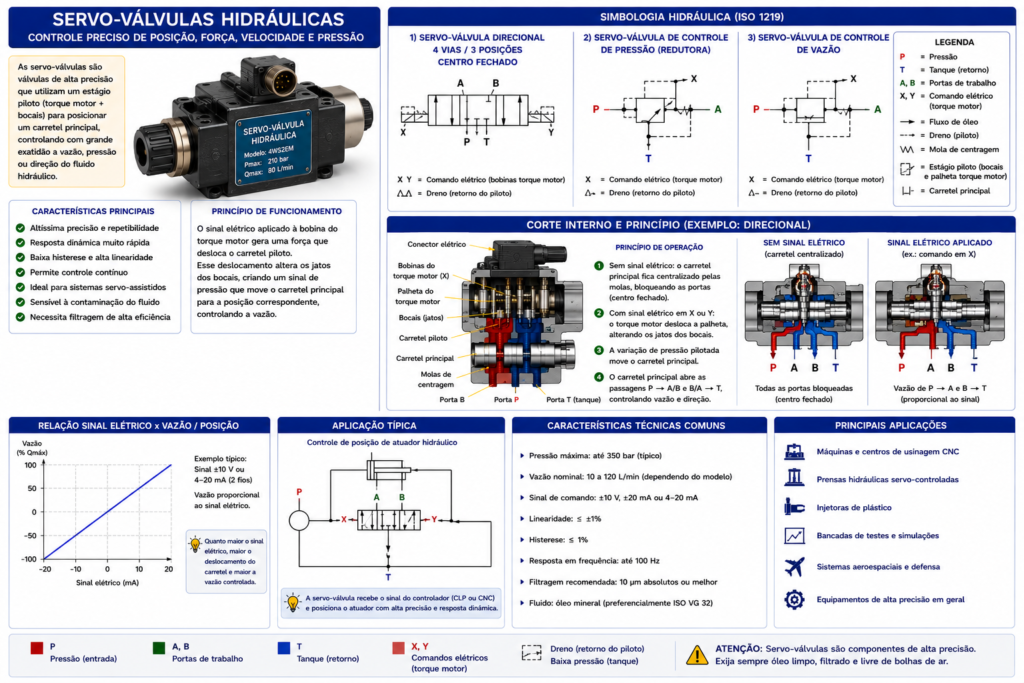

Servo-válvulas
São utilizadas em máquinas de alta precisão.
Respondem rapidamente aos comandos eletrônicos e exigem óleo extremamente limpo.
Como surgem os defeitos nas válvulas hidráulicas?
A maioria das falhas não acontece de forma repentina.
Normalmente elas evoluem devido a fatores como:
- Contaminação do óleo.
- Troca tardia dos filtros.
- Temperatura excessiva.
- Água misturada ao óleo.
- Desgaste natural dos componentes.
- Má regulagem da pressão.
- Vibração constante.
- Manutenção inadequada.
Quanto mais cedo esses problemas forem identificados, menor será o custo da manutenção.
Primeiros sintomas de uma válvula com defeito
Antes da falha total, a máquina costuma apresentar sinais como:
- Cilindros mais lentos.
- Perda de força.
- Movimentos irregulares.
- Oscilação da pressão.
- Aquecimento do óleo.
- Vazamentos.
- Ruídos hidráulicos.
- Vibração excessiva.
- Dificuldade para inverter movimentos.
- Consumo elevado de energia.
Esses sintomas indicam que é hora de iniciar uma inspeção detalhada, evitando danos mais graves ao sistema.
Os 10 Principais Problemas em Válvulas Hidráulicas: Causas, Diagnóstico e Soluções
1. Cilindro Hidráulico Sem Força
Um dos problemas mais comuns em sistemas hidráulicos é a perda de força do cilindro. Em muitos casos, a bomba hidráulica é substituída sem necessidade, quando a verdadeira causa está na válvula.
Sintomas
- O cilindro não consegue movimentar a carga.
- Movimento lento durante o avanço.
- Queda de pressão quando a carga aumenta.
- A máquina trabalha normalmente sem carga, mas perde desempenho durante a operação.
Possíveis causas
- Válvula de alívio desregulada.
- Carretel desgastado.
- Vazamento interno na válvula.
- Molas danificadas.
- Contaminação por partículas metálicas.
- Pressão insuficiente proveniente da bomba.
Como confirmar
- Instale um manômetro na linha de pressão.
- Acione o cilindro sob carga.
- Observe se a pressão atinge o valor especificado pelo fabricante.
- Caso a pressão não aumente, verifique primeiro a regulagem da válvula de alívio.
- Se a pressão estiver correta, mas o cilindro continuar sem força, inspecione a válvula direcional quanto a vazamentos internos.
Solução
- Regular novamente a válvula de alívio.
- Limpar completamente a válvula.
- Substituir molas deformadas.
- Trocar o conjunto de vedações.
- Substituir a válvula quando houver desgaste excessivo do corpo ou do carretel.
Dica do Especialista
Nunca condene a bomba hidráulica antes de medir a pressão do sistema. Em muitos casos, uma simples regulagem da válvula de alívio resolve o problema.
2. Cilindro Não se Movimenta
Quando o cilindro permanece totalmente parado, o problema pode estar tanto na parte hidráulica quanto na elétrica.
Sintomas
- Nenhum movimento ao acionar o comando.
- Solenoide não produz ruído.
- Cilindro permanece travado.
Possíveis causas
- Bobina queimada.
- Fusível aberto.
- Falta de alimentação elétrica.
- Carretel travado.
- Pressão piloto insuficiente.
- Conector elétrico oxidado.
Como confirmar
- Medir a tensão na bobina.
- Testar continuidade com multímetro.
- Acionar manualmente a válvula.
- Verificar pressão piloto.
Solução
- Trocar a bobina.
- Corrigir a alimentação elétrica.
- Limpar o carretel.
- Eliminar oxidação dos conectores.
- Revisar a pressão piloto.
Dica do Especialista
Se o acionamento manual movimentar normalmente o cilindro, o defeito provavelmente está no circuito elétrico e não na válvula.
3. Movimento Muito Lento
Sintomas
- A máquina trabalha normalmente, porém muito devagar.
- O tempo de ciclo aumenta.
Possíveis causas
- Regulador de vazão parcialmente fechado.
- Óleo muito viscoso.
- Filtro saturado.
- Vazão insuficiente da bomba.
- Restrição na válvula.
Como confirmar
- Medir vazão.
- Medir pressão.
- Verificar temperatura do óleo.
- Conferir filtros.
Solução
- Ajustar válvula reguladora.
- Trocar filtros.
- Utilizar óleo recomendado.
- Limpar canais internos.
Dica
Filtros entupidos podem reduzir drasticamente a velocidade dos atuadores.
4. Superaquecimento do Óleo
Sintomas
- Reservatório muito quente.
- Temperatura acima de 60 °C.
- Odor de óleo queimado.
Possíveis causas
- Válvula de alívio descarregando continuamente.
- Vazamento interno.
- Restrições no circuito.
- Regulagem incorreta da pressão.
Como confirmar
- Medir temperatura.
- Verificar retorno ao tanque.
- Medir pressão.
Solução
- Regular válvula.
- Eliminar vazamentos internos.
- Corrigir restrições.
- Revisar trocador de calor, se houver.
Dica
Óleo aquecido perde viscosidade e reduz significativamente a vida útil das vedações.
5. Vazamentos Externos
Sintomas
- Óleo escorrendo pela válvula.
- Acúmulo de sujeira.
- Queda do nível de óleo.
Possíveis causas
- O-rings ressecados.
- Vedação rompida.
- Corpo trincado.
- Parafusos frouxos.
Como confirmar
- Limpeza completa.
- Inspeção visual.
- Teste sob pressão.
Solução
- Trocar vedações.
- Apertar parafusos com torque correto.
- Substituir corpo danificado.
Dica
Nunca utilize cola ou silicone para eliminar vazamentos hidráulicos.
6. Pressão Oscilando
Sintomas
- Ponteiro do manômetro vibrando.
- Cilindro movimentando aos trancos.
Possíveis causas
- Contaminação.
- Mola enfraquecida.
- Válvula de alívio instável.
- Entrada de ar.
Como confirmar
- Monitorar pressão.
- Verificar reservatório.
- Inspecionar filtros.
Solução
- Limpeza completa.
- Troca da mola.
- Sangria do sistema.
- Substituição da válvula.
7. Ruídos na Válvula
Sintomas
- Assobios.
- Vibrações.
- Batidas.
Possíveis causas
- Cavitação.
- Ar no sistema.
- Vazão elevada.
- Restrições.
Como confirmar
- Verificar nível do óleo.
- Inspecionar sucção.
- Medir vazão.
Solução
- Eliminar entrada de ar.
- Completar óleo.
- Trocar filtros.
- Corrigir tubulações.
8. Bobina Queimando com Frequência
Sintomas
- Solenoides queimam repetidamente.
- Aquecimento excessivo.
Possíveis causas
- Tensão incorreta.
- Curto-circuito.
- Bobina energizada continuamente.
- Temperatura elevada.
Como confirmar
- Medir tensão.
- Medir corrente.
- Verificar tempo de acionamento.
Solução
- Corrigir alimentação.
- Substituir bobina.
- Melhorar ventilação.
- Corrigir lógica elétrica.
9. Válvula Não Retorna
Sintomas
- Cilindro permanece acionado.
- Movimento não retorna.
Possíveis causas
- Mola quebrada.
- Carretel travado.
- Contaminação.
- Desgaste.
Como confirmar
- Desmontagem.
- Inspeção visual.
- Teste manual.
Solução
- Limpeza.
- Troca da mola.
- Substituição do carretel.
- Revisão completa.
10. Contaminação do Sistema
Estatísticas mostram que cerca de 70% das falhas hidráulicas estão relacionadas à contaminação do óleo.
Sintomas
- Diversos defeitos simultaneamente.
- Válvulas travando.
- Desgaste prematuro.
Possíveis causas
- Troca tardia dos filtros.
- Entrada de poeira.
- Água no óleo.
- Partículas metálicas.
- Reservatório aberto.
Como confirmar
- Análise do óleo.
- Inspeção dos filtros.
- Verificação da coloração do fluido.
Solução
- Trocar óleo contaminado.
- Substituir filtros.
- Limpar reservatório.
- Fazer flushing do sistema quando necessário.
Dica do Especialista
Trocar apenas a válvula sem eliminar a contaminação fará com que o defeito retorne rapidamente, comprometendo o novo componente.
Resumo Prático
Sempre siga esta sequência de diagnóstico:
- Observe os sintomas da máquina.
- Meça a pressão do sistema.
- Verifique a vazão da bomba.
- Analise a temperatura do óleo.
- Inspecione o estado dos filtros.
- Confira o circuito elétrico das válvulas.
- Teste o acionamento manual.
- Verifique possíveis vazamentos internos e externos.
- Analise a qualidade do óleo hidráulico.
- Somente após essas verificações substitua componentes.
Procedimento Completo para Diagnosticar Válvulas Hidráulicas
Introdução
Um dos maiores erros na manutenção hidráulica é substituir componentes sem um diagnóstico preciso. Muitas vezes, uma válvula é condenada quando o problema está na bomba, no filtro, no cilindro ou até mesmo no comando elétrico.
Um diagnóstico organizado reduz o tempo de parada da máquina, evita gastos desnecessários e aumenta a confiabilidade da manutenção.
A seguir, apresentamos um procedimento utilizado por profissionais da área para localizar falhas em válvulas hidráulicas.
Passo 1 – Converse com o operador
Antes de utilizar qualquer instrumento, procure entender como o defeito surgiu.
Perguntas importantes:
- O problema apareceu de repente ou foi piorando com o tempo?
- O defeito ocorre em todos os ciclos ou apenas em determinadas condições?
- Houve troca recente de óleo ou filtros?
- Alguma regulagem foi alterada?
- O sistema já passou por manutenção recentemente?
- O defeito aparece somente quando a máquina aquece?
Essas informações ajudam a direcionar a inspeção e podem evitar horas de testes desnecessários.
Passo 2 – Inspeção visual
A inspeção visual é uma etapa simples, mas extremamente eficiente.
Verifique:
- Vazamentos de óleo.
- Mangueiras danificadas.
- Conexões frouxas.
- Oxidação em conectores elétricos.
- Cabos rompidos.
- Bobinas superaquecidas.
- Acúmulo de sujeira na válvula.
- Estado dos filtros indicadores.
Em muitos casos, o defeito pode ser identificado antes mesmo de ligar a máquina.
Passo 3 – Verificação do óleo hidráulico
O óleo é responsável por transmitir energia, lubrificar componentes e dissipar calor. Sua condição influencia diretamente o funcionamento das válvulas.
Observe:
Cor
- Transparente: condição normal.
- Escuro: óleo degradado.
- Esbranquiçado: presença de água.
- Muito preto: superaquecimento.
Odor
- Cheiro normal: condição adequada.
- Cheiro de queimado: excesso de temperatura.
Espuma
Espuma indica entrada de ar ou nível insuficiente de óleo.
Partículas
Utilize um recipiente limpo para verificar se há limalhas metálicas ou resíduos sólidos.
Passo 4 – Medição da pressão
Nunca condene uma válvula sem medir a pressão do sistema.
Instale um manômetro no ponto de teste recomendado pelo fabricante e compare os valores obtidos com as especificações da máquina.
Exemplos
Pressão muito baixa pode indicar:
- Válvula de alívio aberta.
- Vazamento interno.
- Bomba desgastada.
Pressão excessiva pode indicar:
- Válvula de alívio travada.
- Linha obstruída.
- Regulagem incorreta.
Anote os valores para comparação durante o reparo.
Passo 5 – Medição da vazão
Em alguns casos, a pressão está correta, mas a máquina continua lenta.
Isso acontece porque a pressão sozinha não é suficiente para avaliar o desempenho do sistema.
A medição da vazão permite identificar:
- Bomba desgastada.
- Reguladores de vazão obstruídos.
- Restrições na tubulação.
- Vazamentos internos.
Passo 6 – Teste elétrico da válvula
Nas válvulas solenóides, verifique primeiro o circuito elétrico.
Utilize um multímetro para medir:
- Tensão de alimentação.
- Continuidade da bobina.
- Resistência elétrica.
- Integridade dos cabos.
Também verifique:
- Relés.
- Fusíveis.
- CLP.
- Sensores.
- Fontes de alimentação.
Muitas falhas atribuídas à válvula são, na verdade, defeitos no circuito de comando.
Passo 7 – Teste do acionamento manual
Grande parte das válvulas direcionais possui um pino para acionamento manual.
Esse teste é muito útil para separar defeitos hidráulicos de defeitos elétricos.
Se o cilindro funcionar normalmente ao acionar manualmente a válvula, é provável que o problema esteja na alimentação elétrica, na bobina ou no comando.
Se o cilindro não responder, a falha pode estar no próprio sistema hidráulico ou na válvula.
Passo 8 – Inspeção interna
Caso os testes anteriores não indiquem a causa do problema, será necessária a desmontagem da válvula.
Durante a inspeção, observe:
- Desgaste do carretel.
- Riscos no corpo da válvula.
- Molas quebradas.
- O-rings ressecados.
- Presença de partículas metálicas.
- Borra de óleo.
- Corrosão.
- Marcas de superaquecimento.
Todos os componentes devem ser limpos antes da remontagem.
Passo 9 – Montagem e testes
Após a manutenção:
- Lubrifique as vedações com óleo hidráulico limpo.
- Aperte os parafusos conforme o torque recomendado pelo fabricante.
- Elimine o ar do sistema.
- Ligue a máquina sem carga.
- Observe possíveis vazamentos.
- Meça novamente pressão e temperatura.
- Somente depois realize testes com carga.
Nunca coloque a máquina em produção sem validar o funcionamento completo.
Fluxograma Simplificado de Diagnóstico
- Máquina apresentou defeito.
- Fazer inspeção visual.
- Verificar nível e condição do óleo.
- Medir pressão.
- Medir vazão.
- Testar circuito elétrico.
- Acionar válvula manualmente.
- Desmontar a válvula, se necessário.
- Substituir componentes danificados.
- Testar novamente o sistema antes de liberar a máquina.
Instrumentos Recomendados
Um técnico de manutenção hidráulica deve ter, sempre que possível:
- Manômetro hidráulico.
- Kit de teste de pressão.
- Medidor de vazão.
- Multímetro digital.
- Termômetro infravermelho.
- Alicate amperímetro.
- Torquímetro.
- Câmera termográfica (opcional).
- Bandeja para coleta de óleo.
- Conjunto de chaves Allen e combinadas.
Esses instrumentos reduzem o tempo de diagnóstico e aumentam a precisão das intervenções.
Estudo de Caso: Diagnóstico de uma Válvula Hidráulica em Máquina Injetora
Introdução
A teoria é essencial para compreender o funcionamento de um sistema hidráulico, mas é na prática que o profissional desenvolve a capacidade de identificar rapidamente as causas de uma falha.
Neste estudo de caso, vamos acompanhar o diagnóstico de uma máquina injetora de plástico que apresentou perda de força no sistema de abertura do molde. O objetivo é demonstrar como um procedimento organizado evita a troca desnecessária de componentes e reduz o tempo de parada da produção.
Dados da Máquina
Equipamento: Máquina Injetora de Plástico
Sistema: Hidráulico
Atuador: Cilindro de abertura do molde
Pressão nominal do sistema: 140 bar
Bomba hidráulica: Bomba de engrenagens
Válvula principal: Válvula direcional 4/3 vias acionada por solenóide
Sintoma apresentado pelo operador
O operador informou que:
- A máquina abria normalmente pela manhã.
- Após aproximadamente uma hora de funcionamento, a abertura do molde ficava lenta.
- Em alguns ciclos, o cilindro parava completamente.
- O fechamento permanecia funcionando normalmente.
Essas informações já indicavam que o problema provavelmente não estava na bomba hidráulica, pois apenas um movimento apresentava falha.
Primeira inspeção
Foi realizada uma inspeção visual completa.
Verificações realizadas:
- Nível do óleo hidráulico: Normal.
- Vazamentos externos: Não encontrados.
- Mangueiras: Em boas condições.
- Conectores elétricos: Sem oxidação.
- Bobinas: Sem sinais de superaquecimento.
Nenhuma anormalidade foi encontrada nessa etapa.
Medição da Pressão
Foi instalado um manômetro na linha principal.
Resultados obtidos:
Sistema em repouso:
140 bar
Durante abertura:
95 bar
Durante fechamento:
138 bar
Conclusão:
A pressão caía apenas durante a abertura.
Isso indicava que havia perda de pressão apenas naquele circuito.
Teste Elétrico
Foi medida a tensão da bobina responsável pela abertura.
Resultado:
24 Vcc estáveis.
Também foi medida a resistência da bobina.
Resultado:
Dentro das especificações do fabricante.
Conclusão:
O sistema elétrico estava funcionando corretamente.
Teste Manual da Válvula
Foi utilizado o acionamento manual da válvula.
Resultado:
O cilindro apresentou exatamente o mesmo defeito.
Conclusão:
O problema não estava no circuito elétrico.
A investigação passou a focar na parte hidráulica.
Desmontagem da Válvula
Após retirar a válvula do bloco hidráulico, foi realizada a desmontagem completa.
Foram encontrados:
- Pequenas partículas metálicas.
- Verniz provocado por alta temperatura.
- Desgaste nas extremidades do carretel.
- O-rings endurecidos.
O carretel apresentava dificuldade para deslizar livremente.
Causa da Falha
As partículas metálicas acumuladas nos canais internos impediam o deslocamento completo do carretel.
Como consequência:
- O fluxo de óleo era parcialmente bloqueado.
- O cilindro recebia vazão insuficiente.
- A pressão diminuía durante a abertura.
- A máquina perdia velocidade.
Solução Aplicada
Foram executados os seguintes serviços:
- Limpeza completa da válvula.
- Limpeza do bloco hidráulico.
- Substituição dos O-rings.
- Substituição do filtro hidráulico.
- Troca completa do óleo.
- Regulagem da válvula de alívio.
- Lavagem (flushing) das linhas hidráulicas.
Após a montagem, foram realizados novos testes.
Resultado Final
Pressão durante abertura:
139 bar
Pressão durante fechamento:
140 bar
Velocidade do cilindro:
Restabelecida.
Temperatura do óleo:
Normal.
A máquina voltou à produção sem necessidade de substituir a bomba hidráulica.
Lições Aprendidas
Este caso demonstra que a substituição imediata da bomba teria representado um custo elevado e não resolveria o problema.
O diagnóstico sistemático permitiu identificar a verdadeira causa da falha e restaurar o funcionamento do equipamento com uma intervenção muito mais econômica.
Erros Comuns Encontrados em Campo
Durante a manutenção de sistemas hidráulicos, alguns erros são recorrentes:
Trocar a bomba antes do diagnóstico
Uma bomba hidráulica raramente é a causa da maioria dos defeitos relatados pelos operadores.
Sempre confirme pressão e vazão antes de condená-la.
Ignorar a condição do óleo
Óleo contaminado reduz drasticamente a vida útil de válvulas, bombas e cilindros.
Não trocar o filtro após reparar a válvula
Se o filtro permanecer contaminado, as partículas voltarão a circular pelo sistema, comprometendo novamente a válvula.
Utilizar óleo inadequado
Óleos com viscosidade incorreta alteram a resposta das válvulas e podem provocar superaquecimento.
Apertar conexões sem torque adequado
Torque excessivo pode deformar componentes.
Torque insuficiente favorece vazamentos.
Misturar componentes de fabricantes diferentes
Carretéis e corpos de válvulas possuem tolerâncias extremamente pequenas.
Mesmo peças visualmente semelhantes podem apresentar funcionamento inadequado.
Dica do Especialista
Sempre que uma válvula apresentar desgaste interno causado por contaminação, investigue a origem das partículas metálicas.
Trocar apenas a válvula resolve o sintoma temporariamente, mas não elimina a causa raiz do problema.
Uma manutenção eficiente corrige tanto o defeito quanto sua origem.
Manutenção Preventiva, Checklist, FAQ e Conclusão
Manutenção Preventiva em Válvulas Hidráulicas
A manutenção preventiva é a forma mais eficiente de evitar falhas inesperadas em sistemas hidráulicos. Ao contrário da manutenção corretiva, que ocorre após a quebra do equipamento, a preventiva permite identificar desgastes e anomalias antes que causem prejuízos à produção.
Além de reduzir custos, um plano de manutenção bem estruturado aumenta a confiabilidade do sistema, prolonga a vida útil dos componentes e melhora a segurança operacional.
Plano de Inspeção Preventiva
Inspeção diária
Antes do início da operação, recomenda-se verificar:
- Nível do óleo hidráulico.
- Presença de vazamentos.
- Ruídos anormais.
- Temperatura do reservatório.
- Estado visual das mangueiras.
- Funcionamento dos atuadores.
Inspeção semanal
Uma vez por semana, realize:
- Limpeza externa das válvulas.
- Verificação do aperto das conexões.
- Inspeção dos conectores elétricos.
- Teste das bobinas solenóides.
- Verificação dos filtros indicadores.
Inspeção mensal
Mensalmente é recomendado:
- Medir a pressão do sistema.
- Conferir a regulagem da válvula de alívio.
- Verificar a temperatura de operação.
- Inspecionar vibrações.
- Avaliar o desempenho dos cilindros.
Inspeção semestral
A cada seis meses:
- Trocar os elementos filtrantes.
- Coletar amostra do óleo para análise.
- Verificar contaminação por água.
- Revisar regulagens de pressão.
- Inspecionar o desgaste das válvulas principais.
Inspeção anual
Durante uma parada programada:
- Revisar completamente as válvulas hidráulicas.
- Substituir vedações desgastadas.
- Limpar o reservatório.
- Realizar flushing do sistema, quando necessário.
- Calibrar instrumentos de medição.
Checklist de Inspeção
Utilize este checklist durante as manutenções preventivas.
| Item | Verificação | Status |
|---|---|---|
| Nível do óleo | Conforme especificação | ☐ |
| Temperatura | Dentro da faixa recomendada | ☐ |
| Vazamentos | Não existem | ☐ |
| Pressão | Valor nominal | ☐ |
| Vazão | Normal | ☐ |
| Bobinas | Funcionando corretamente | ☐ |
| Carretel | Movimento livre | ☐ |
| O-rings | Sem danos | ☐ |
| Filtros | Limpos | ☐ |
| Mangueiras | Sem rachaduras | ☐ |
| Conectores | Firmes e sem oxidação | ☐ |
| Ruídos | Ausentes | ☐ |
Boas Práticas na Manutenção Hidráulica
- Utilize sempre óleo hidráulico especificado pelo fabricante.
- Nunca misture óleos de diferentes especificações.
- Mantenha tambores de óleo fechados para evitar contaminação.
- Limpe conexões antes de desmontá-las.
- Utilize ferramentas adequadas.
- Respeite os torques de montagem.
- Substitua filtros nos intervalos recomendados.
- Registre todas as intervenções realizadas.
Perguntas Frequentes (FAQ)
1. Como saber se uma válvula hidráulica está com defeito?
Os principais sinais são perda de força, movimentos lentos, superaquecimento do óleo, vazamentos, oscilações de pressão e ruídos anormais. A confirmação deve ser feita por meio de medições de pressão, vazão e inspeção da válvula.
2. Qual é a principal causa de falhas em válvulas hidráulicas?
A contaminação do óleo hidráulico é uma das maiores responsáveis por desgastes prematuros e travamentos dos componentes internos.
3. Posso limpar uma válvula hidráulica em vez de substituí-la?
Sim. Quando não há desgaste excessivo ou danos estruturais, a limpeza e a substituição das vedações podem restaurar o funcionamento da válvula.
4. Quando devo substituir uma válvula hidráulica?
Quando houver desgaste acentuado do corpo, do carretel, trincas, corrosão severa ou quando o reparo não garantir mais o desempenho adequado.
5. O óleo escuro significa que a válvula está com defeito?
Não necessariamente. O óleo escuro pode indicar degradação térmica, contaminação ou intervalo de troca excedido. É preciso investigar a causa antes de condenar a válvula.
6. Como evitar o travamento do carretel?
Mantendo o óleo limpo, trocando filtros regularmente e evitando a entrada de partículas e água no sistema hidráulico.
7. É seguro aumentar a regulagem da válvula de alívio para ganhar força?
Não. Alterar a pressão acima do especificado pode causar danos em bombas, cilindros, mangueiras e conexões, além de comprometer a segurança do equipamento.
8. A válvula pode causar superaquecimento do óleo?
Sim. Vazamentos internos, regulagem incorreta da válvula de alívio ou restrições na passagem do fluido podem gerar aquecimento excessivo.
9. Toda válvula hidráulica pode ser reparada?
Nem sempre. Algumas válvulas apresentam desgaste ou danos que inviabilizam economicamente o reparo, sendo mais recomendada a substituição.
10. Qual é a importância da análise do óleo hidráulico?
A análise permite identificar contaminação, degradação do fluido e desgaste interno dos componentes, auxiliando na manutenção preventiva e evitando falhas graves.
Conclusão
As válvulas hidráulicas desempenham um papel fundamental no controle de sistemas industriais. Identificar corretamente os sintomas de falha, compreender suas possíveis causas e aplicar métodos de diagnóstico confiáveis reduz custos, aumenta a disponibilidade dos equipamentos e melhora a eficiência da manutenção.
Ao longo deste guia foram apresentados os principais tipos de válvulas, os defeitos mais comuns, procedimentos de diagnóstico, soluções práticas, um estudo de caso e um plano de manutenção preventiva.
A recomendação é que todo diagnóstico seja realizado de forma sistemática, utilizando instrumentos de medição adequados e seguindo as orientações do fabricante. A substituição de componentes sem uma análise criteriosa pode gerar custos desnecessários e não eliminar a causa real do problema.
Com conhecimento técnico, inspeções periódicas e boas práticas de manutenção, é possível aumentar significativamente a vida útil das válvulas hidráulicas e garantir maior confiabilidade aos sistemas hidráulicos industriais.
Recomendação do Engrena Freitas
Se você chegou até aqui, provavelmente deseja aprofundar seus conhecimentos em hidráulica industrial e se tornar mais preparado para diagnosticar falhas, interpretar circuitos hidráulicos e realizar manutenções com segurança e eficiência.
Embora este guia apresente uma visão completa sobre válvulas hidráulicas, um curso especializado permite aprender de forma prática, com exemplos reais, exercícios e aplicações utilizadas no dia a dia da indústria.
Conheça o Curso de Hidráulica Industrial e dê o próximo passo na sua qualificação profissional.
Sobre o Engrena Freitas
O Engrena Freitas é um portal dedicado à manutenção industrial, mecânica, hidráulica, pneumática, soldagem e automação. Nosso objetivo é compartilhar conhecimento técnico de qualidade, contribuindo para a capacitação de profissionais e estudantes da área.
Acompanhe nossos artigos para aprender mais sobre diagnóstico de falhas, manutenção preventiva, comandos hidráulicos e soluções práticas para o dia a dia da indústria.
