Como identificar um motor elétrico queimado
é uma das principais dúvidas de técnicos, eletricistas e profissionais da manutenção industrial. Neste guia você aprenderá os principais sintomas, testes e procedimentos para diagnosticar um motor elétrico com segurança antes de decidir pelo reparo ou substituição.
Quando um motor apresenta falhas, o impacto pode ser significativo, causando paradas de produção, aumento dos custos de manutenção e perda de produtividade.
Entretanto, nem todo motor que deixa de funcionar está realmente queimado. Em muitos casos, o problema está em componentes externos, como contatores, relés térmicos, cabos, falta de fase ou até mesmo em travamentos mecânicos.
Neste artigo você aprenderá como identificar corretamente um motor queimado, evitando trocas desnecessárias e realizando um diagnóstico preciso.

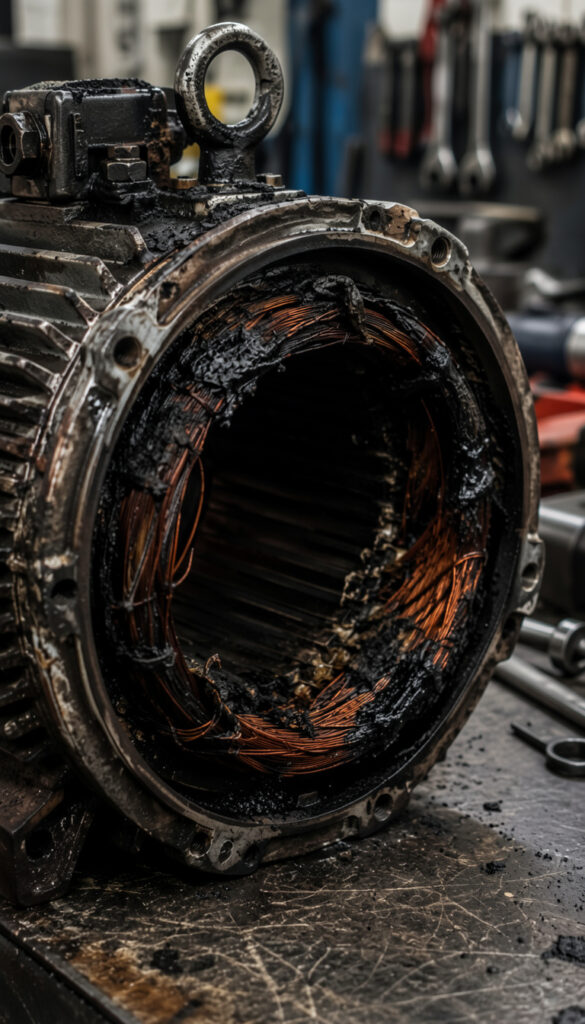

O que significa um motor queimado?
Um motor é considerado queimado quando ocorre a deterioração da isolação dos enrolamentos, provocando curto-circuito entre espiras, entre fases ou entre fase e carcaça.
Essa condição normalmente exige o rebobinamento ou a substituição do motor.

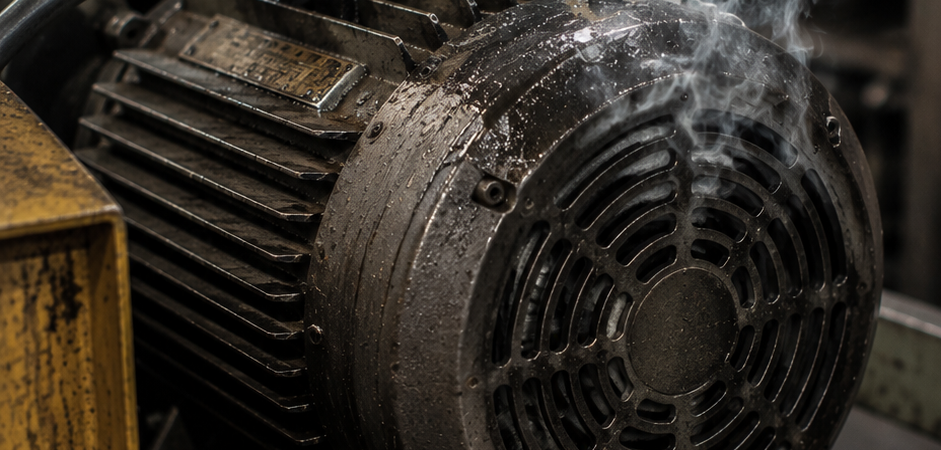

Sintomas de um motor queimado
Antes mesmo de utilizar instrumentos de medição, alguns sinais podem indicar que houve dano nos enrolamentos.
Os sintomas mais comuns são:
- Cheiro forte de verniz queimado.
- Superaquecimento excessivo.

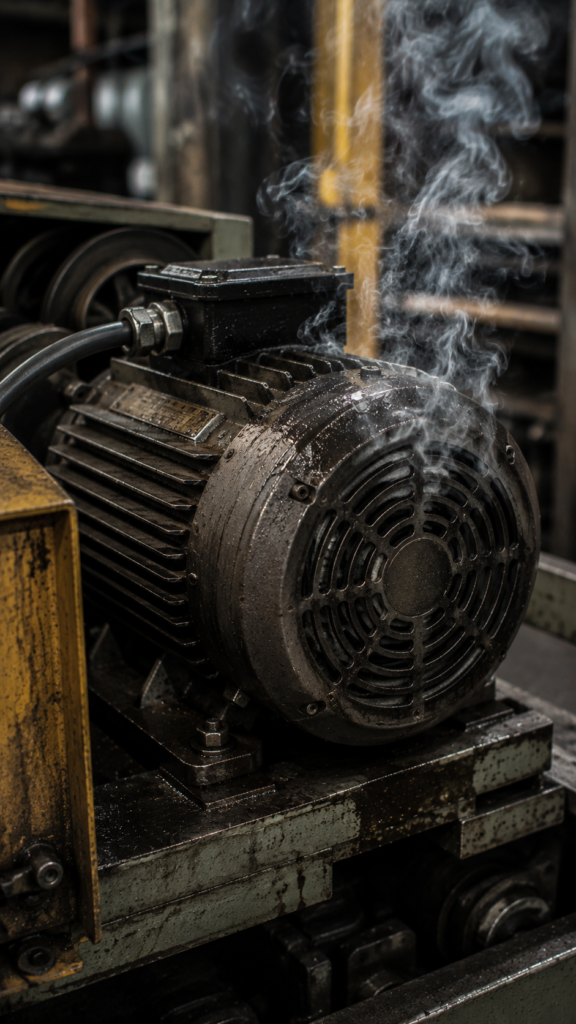

- Fumaça durante a operação.
- Disjuntor desarmando constantemente.
- Relé térmico atuando repetidamente.
- Motor não gira.
- Motor vibra sem desenvolver torque.
- Baixo rendimento.
- Ruído anormal.
Esses sintomas não confirmam que o motor está queimado, mas indicam a necessidade de uma inspeção detalhada.
Inspeção visual
A primeira etapa do diagnóstico consiste em uma análise visual.
Verifique:
- Estado da caixa de ligação.
- Cabos danificados.
- Bornes oxidados.
- Sinais de aquecimento.
- Carcaça escurecida.
- Resíduos de óleo ou umidade.
- Ventoinha quebrada.
- Tampa traseira danificada.
Muitas falhas são identificadas nessa etapa sem a necessidade de desmontagem.
Verifique se o problema realmente é o motor
Antes de condenar o equipamento, confirme que a alimentação elétrica está correta.
Confira:
- Tensão entre as fases.
- Fusíveis.
- Disjuntor motor.
- Relé térmico.
- Contator.
- Botoeiras.
- Cabos rompidos.
Em muitas situações o motor está em perfeitas condições e o defeito encontra-se no circuito de comando.

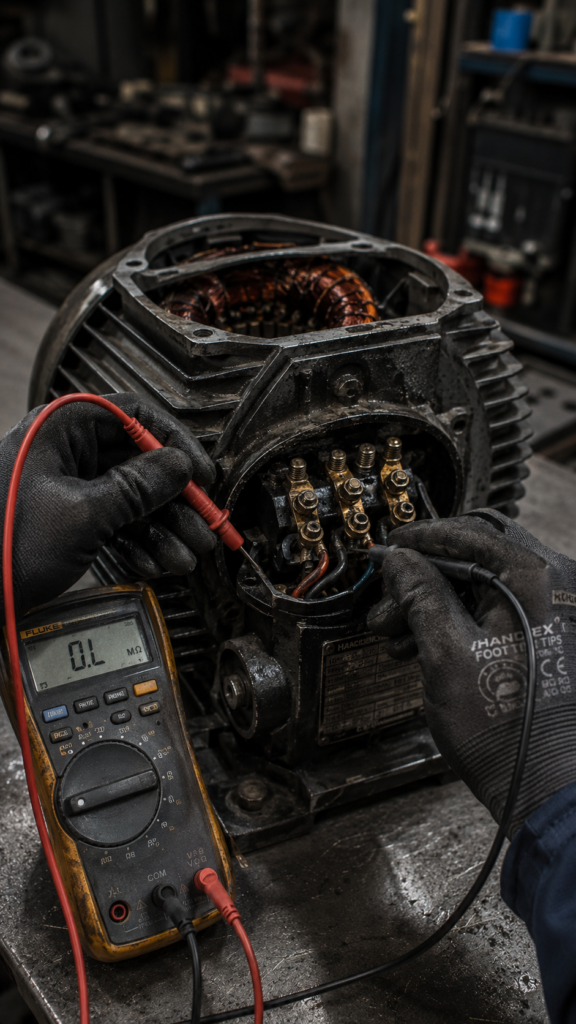

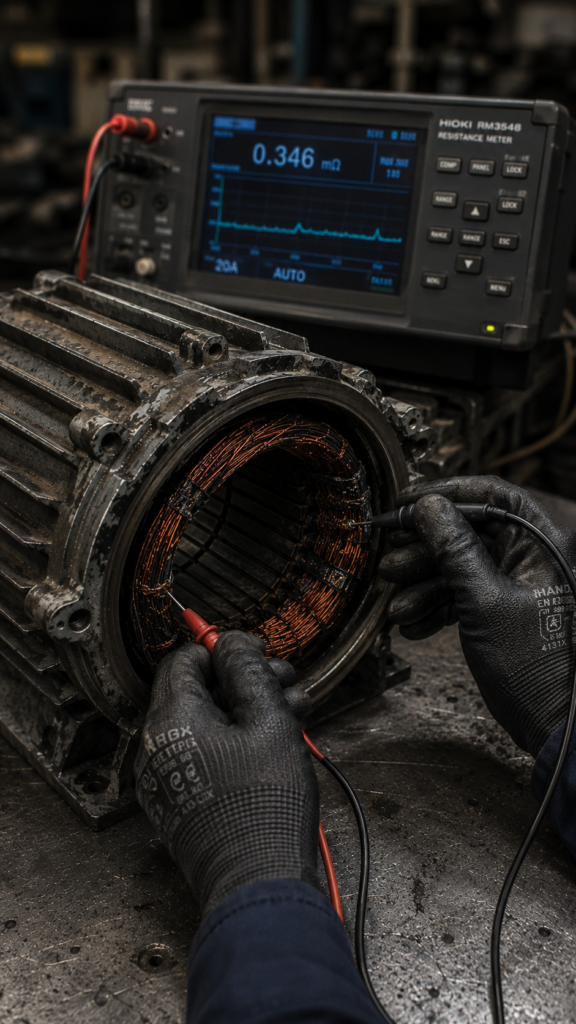

Teste de continuidade dos enrolamentos
Com o motor totalmente desligado da rede elétrica, utilize um MULTIMETRO na escala de resistência (Ω).
Meça a resistência entre:
- U1 e U2
- V1 e V2
- W1 e W2
Os três enrolamentos devem apresentar valores muito próximos.
Exemplo
Motor trifásico
- U = 2,1 Ω
- V = 2,2 Ω
- W = 2,1 Ω
Esses valores indicam equilíbrio entre as fases.
Se uma fase apresentar resistência muito diferente das demais, existe grande possibilidade de dano no enrolamento.

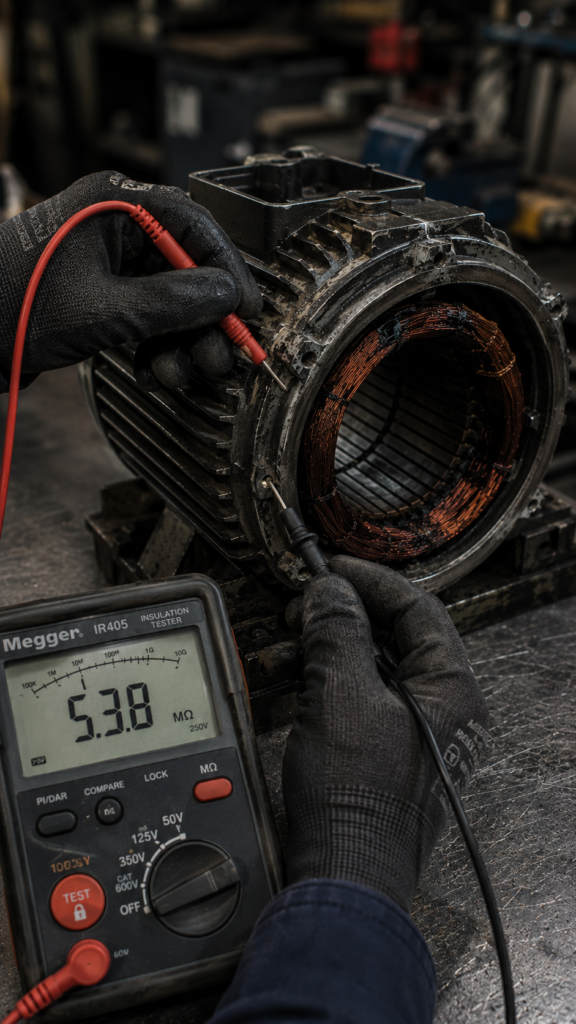

Teste de isolamento
Esse é um dos testes mais importantes.
Utiliza-se um megômetro (Megger) para medir a resistência de isolamento entre os enrolamentos e a carcaça do motor.
Valores muito baixos indicam:
- Umidade.
- Contaminação.
- Isolação deteriorada.
- Enrolamento queimado.
Esse teste deve ser realizado seguindo as recomendações do fabricante e utilizando a tensão de ensaio adequada para o motor.
Teste de curto entre espiras
Em muitos casos o motor apresenta continuidade elétrica, porém existe curto entre espiras.
Os sintomas incluem:
- Aquecimento rápido.
- Corrente elevada.
- Baixo torque.
- Vibração.
- Queda de rendimento.
Esse tipo de defeito normalmente exige equipamentos específicos para diagnóstico, como um surge tester, além de inspeção especializada.
VER PREÇO SURGE TESTER

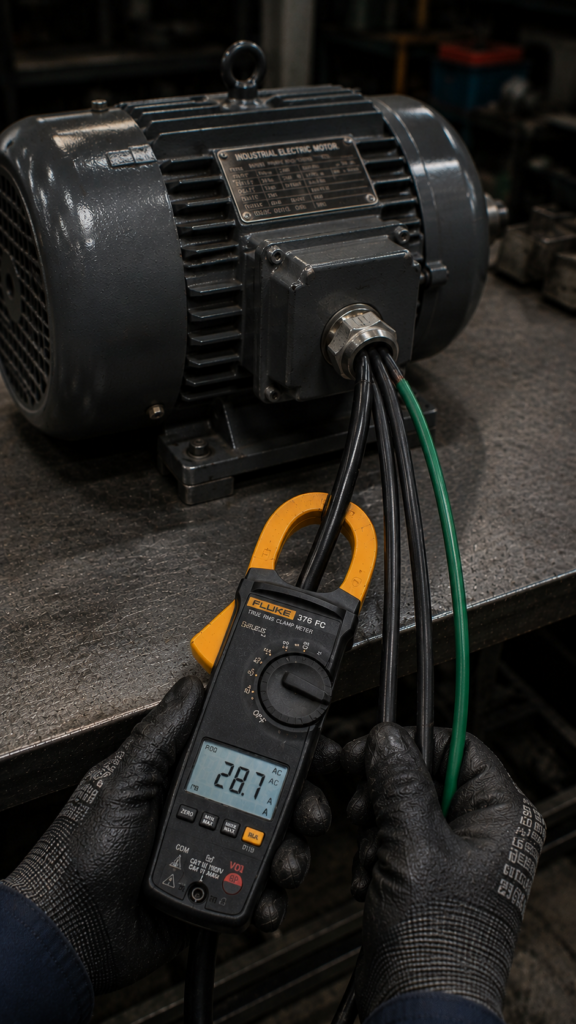

Medição da corrente elétrica
Utilizando um alicate AMPERIMETRO, compare a corrente medida com a corrente nominal indicada na placa do motor.
Situações comuns
Corrente acima da nominal
Pode indicar:
- Sobrecarga.
- Baixa tensão.
- Rolamentos travados.
- Curto parcial nos enrolamentos.
Corrente abaixo da nominal
Pode indicar:
- Falta de carga.
- Problema na alimentação.
- Ligação incorreta.

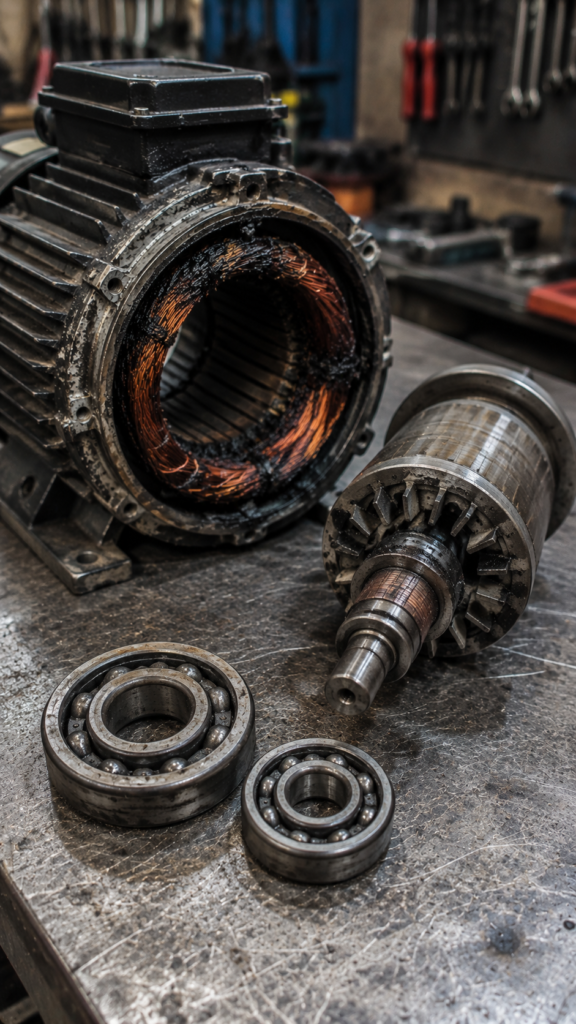

Verifique os rolamentos
Nem sempre o problema é elétrico.
Rolamentos danificados podem provocar:
- Superaquecimento.
- Vibração.
- Ruído elevado.
- Alto consumo de corrente.
Antes de condenar o motor, gire manualmente o eixo.
Ele deve girar suavemente, sem travamentos ou folgas excessivas.

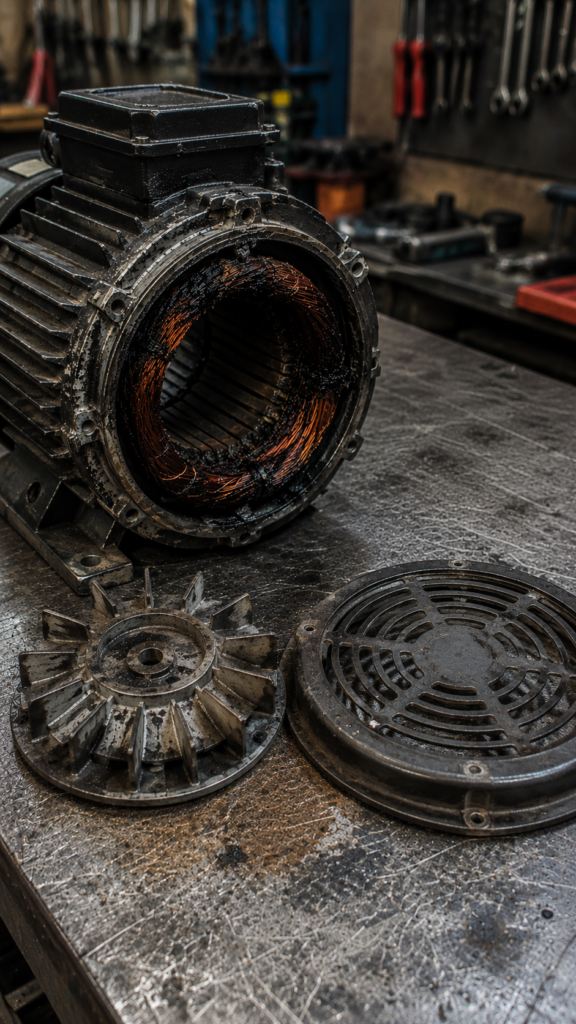

Verifique a ventilação
Motores que trabalham com ventilação obstruída apresentam temperatura elevada.
Inspecione:
- Ventoinha.
- Grade de ventilação.
- Acúmulo de poeira.
- Resíduos de óleo.
Uma limpeza periódica aumenta significativamente a vida útil do equipamento.
Principais causas de queima de motores
Entre as causas mais frequentes estão:
- Sobrecarga mecânica.
- Falta de fase.
- Subtensão.
- Sobretensão.
- Ligação incorreta.
- Ventilação insuficiente.
- Umidade.
- Contaminação por óleo.
- Falta de manutenção preventiva.
- Rolamentos travados.
- Partidas excessivas.
Conhecer essas causas ajuda a evitar novas falhas após o reparo.
Quando o motor deve ser rebobinado?
O rebobinamento é recomendado quando:
- Existe curto entre espiras.
- O isolamento foi comprometido.
- Houve queima dos enrolamentos.
- O custo do reparo é inferior ao da substituição.
É importante que o serviço seja realizado por empresas especializadas, preservando as características originais do motor.
Como evitar a queima de motores?
Algumas práticas aumentam significativamente a vida útil do equipamento:
- Realizar manutenção preventiva.
- Ajustar corretamente o relé térmico.
- Monitorar a corrente elétrica.
- Verificar o aperto dos bornes.
- Limpar o sistema de ventilação.
- Lubrificar rolamentos quando aplicável.
- Medir periodicamente o isolamento elétrico.
- Evitar sobrecargas.
Erros comuns no diagnóstico
Um dos maiores erros na manutenção industrial é substituir um motor sem confirmar a causa da falha.
Antes de condenar o equipamento, sempre verifique:
- Alimentação elétrica.
- Circuito de comando.
- Contatores.
- Relés térmicos.
- Disjuntores.
- Fusíveis.
- Cabos.
- Acoplamentos mecânicos.
- Rolamentos.
Em muitos casos, o defeito está em um desses componentes e não no motor.
Quer aprender a diagnosticar motores elétricos na prática?
Identificar um motor elétrico queimado é apenas uma parte da manutenção. Se você deseja aprofundar seus conhecimentos em testes elétricos, comandos elétricos e manutenção industrial, um curso especializado pode acelerar muito seu aprendizado.
🔵 Conheça o curso de Manutenção Elétrica Industrial
Conclusão
Identificar corretamente um motor elétrico queimado exige uma análise cuidadosa e uma sequência lógica de testes. Um diagnóstico baseado apenas em sintomas pode levar à substituição desnecessária de motores, aumentando custos e tempo de parada.
A combinação de inspeção visual, medições elétricas, testes de isolamento e avaliação mecânica permite determinar com segurança a condição do equipamento. Com uma rotina de manutenção preventiva e o uso adequado dos instrumentos de medição, é possível prolongar significativamente a vida útil dos motores elétricos e reduzir falhas inesperadas.
